Установки применяются в системах вентиляции и кондиционирования зданий и используются для очистки, подогрева, охлаждения и смешивания воздуха или других невзрывоопасных и неагрессивных газовых смесей с температурой от -40 до +400С.
Оборудование предназначено для установки внутри помещений и подсоединяется непосредственно к прямоугольному каналу системы вентиляции и кондиционирования воздуха.
Установки изготавливаются в восьми типоразмерах и обеспечивают производительность по воздуху от 500 до 9000 м.куб/ч.
Типоразмерный ряд установок обозначается по внутреннему условному проходному сечению установок и включает диапазон от 50-25 до 100-50.
Установки необходимо монтировать в горизонтальном положении.
Конструкция
Установки представляют собой набор последовательно соединенных различных функциональных секций. Возможны следующие схемы обработки воздуха:
- фильтрование классов EU3 – EU7 (применяются карманные и карманные укороченные фильтры).
- смешение
- водяной (2 и 3 рядный) и электрический нагрев.
- водяное (3 рядное) и фреоновое (3 рядное) охлаждение.
- шумоглушение
- вентиляция
В настоящее время разрабатываются секции пластинчатого рекуператора и роторного регенератора.

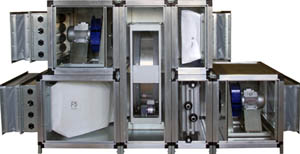

Корпуса секций представляют собой жесткую каркасную конструкцию, выполненную из алюминиевого профиля, состыкованного нейлоновыми уголками и облицованную сэндвич-панелями толщиной 25мм.
