Климатические установки для бассейнов PoolStar (Polar Bear)
 |
Климатические установки PoolStar специально разработаны для использования в бассейнах, где необходимо комплексное решение проблемы поддержания нужного микроклимата. Установки обеспечивают поддержание заданного уровня относительной влажности воздуха, нагрев воздуха и вентиляцию помещения бассейна.
Установки снабжены двумя высокоэффективными рекуператорами - пластинчатым рекуператором и рекуператором с промежуточным теплоносителем, что позволяет установкам работать в режиме вентиляции при низкой температуре наружного воздуха.
Высоконапорный центробежный вентилятор позволяет подключить к установке развитую систему воздуховодов.
Установка снабжена фильтрами для очистки свежего и рециркуляционого воздуха.
Все установки заправлены хладагентом и проходят полную проверку работоспособности перед отгрузкой с завода. |

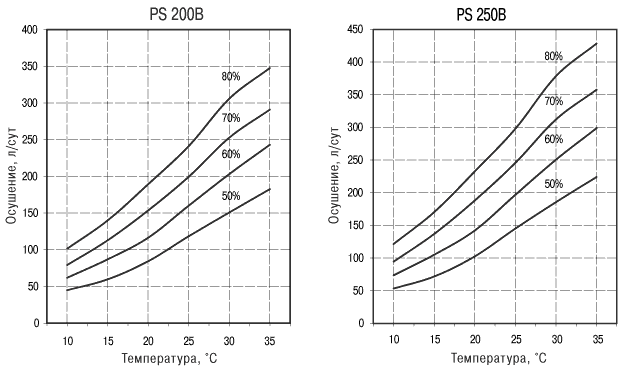

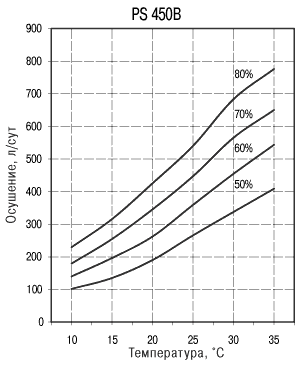

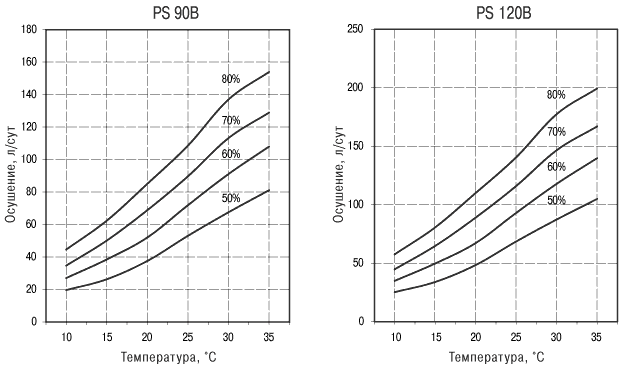

| Технические характеристики | Графики | Режимы | Размеры |
Основные функции установок PoolStar:
- Осушение воздуха с утилизацией тепла.
- Вентиляция помещения с утилизацией тепла.
- Нагрев воздуха калорифером, работающим на горячей воде из системы отопления.
Исполнения установок:
- Стандартное исполнение.
- Установки в исполнении RH снабжены системой утилизации тепла, которая используется для частичного подогрева воды бассейна и подключается к системе циркуляции воды бассейна.
- Установки в исполнении T снабжены дополнительным внешним конденсатором, что позволяет им в процессе осушения охлаждать воздух в помещении бассейна. При повышении температуры установки переключаются с внутреннего конденсатора на внешний и начинают работать в режиме охлаждения.
- Установки в исполнении С поставляются в левом исполнении по ходу воздуха главного вентилятора.
| Модель |
PS 90B |
PS 120B |
PS 200B |
PS 250B |
PS 280B |
PS 380B |
PS 450B |
| Производительность осушения при t=30°C/RH=60%, режим 100 % рециркуляции |
л/сут |
91 |
118 |
203 |
251 |
294 |
376 |
455 |
| Производительность осушения при t=30°C/RH=60%, подмес 30 % свежего воздуха с t=5°C/RH=80% |
л/сут |
182 |
235 |
406 |
501 |
588 |
753 |
909 |
| Потребляемая электрическая мощность (номинальная) |
кВт |
2,5 |
3 |
4,8 |
6,1 |
7 |
9,1 |
10,4 |
| Ток (максимальный) |
А |
6,4 |
7,2 |
10,8 |
14 |
15,3 |
20,4 |
22,8 |
| Мощность нагрева воды (теплоутилизация) (1) |
кВт |
1,6 |
2,2 |
3,7 |
4,5 |
5,8 |
6,7 |
8,1 |
| Расход воды через теплообменник (теплоутилизация) (1) |
л/ч |
275 |
380 |
640 |
780 |
1000 |
1150 |
1400 |
| Падение давления на теплообменнике (теплоутилизация) (1) |
кПа |
11 |
7 |
8 |
11 |
12 |
13 |
13 |
| Мощность нагрева воздуха калорифером (2) |
кВт |
15 |
18,3 |
28,4 |
33 |
44 |
50,8 |
55,8 |
| Расход воды через калорифер (2) |
л/ч |
1290 |
1580 |
2500 |
2900 |
3800 |
4400 |
4800 |
| Падение давления на калорифере (2) |
кПа |
11 |
16 |
25 |
33 |
16 |
21 |
25 |
| Холодопроизводительность (исполнение T) |
кВт |
6,5 |
7,5 |
12 |
16 |
20 |
24 |
29 |
| Производительность главного вентилятора |
м3/час |
1500 |
2000 |
2800 |
3500 |
4200 |
5200 |
6000 |
| Макс. внешнее статическое давление |
Па |
200 |
200 |
200 |
200 |
200 |
200 |
180 |
| Производительность вентилятора вытяжки |
м3/час |
450 |
600 |
840 |
1050 |
1250 |
1550 |
1800 |
| Хладагент |
|
R407C |
R407C |
R407C |
R407C |
R407C |
R407C |
R407C |
| Уровень звукового давления (3) |
дБ (А) |
63 |
63 |
66 |
66 |
68 |
69 |
69 |
| Рабочий диапазон температуры воздуха |
°C |
10÷36 |
10÷36 |
10÷36 |
10÷36 |
10÷36 |
10÷36 |
10÷36 |
| Рабочий диапазон относительной влажности |
% |
30÷99 |
30÷99 |
30÷99 |
30÷99 |
30÷99 |
30÷99 |
30÷99 |
| Диаметр дренажного патрубка |
дюйм |
03.апр |
03.апр |
03.апр |
40271 |
40271 |
40271 |
40271 |
| Вес |
кг |
290 |
350 |
400 |
420 |
570 |
590 |
620 |
| Напряжение электропитания |
В/ф |
400/3 |
400/3 |
400/3 |
400/3 |
400/3 |
400/3 |
400/3 |
| |
| (1) При температуре воды бассейна на входе/выходе теплоутилизатора 25/30 °C (только в исполнении RH); |
| (2) При температуре горячей воды 80/70 °C и температура воздуха в помещении 32 °C ; |
| (3) На расстоянии 1 м. |
|
|
|
|
Основные режимы работы
 |
Осушение с вентиляцией
Режим включается автоматически по команде недельного таймера или вручную. Это основной режим установки, его рекомендуется использовать при средней и высокой загрузке бассейна.
- вентиляция с подмесом свежего воздуха работает постоянно;
- компрессор включается и выключается автоматически по команде датчика влажности;
- воздушный калорифер включается и выключается автоматически по команде датчика температуры воздуха.
|
| |
 |
Вентиляция
Режим включается автоматически по команде недельного таймера или вручную. Режим рекомендуется использовать при низкой загрузке бассейна.
- вентиляция с подмесом свежего воздуха работает постоянно;
- компрессор выключен;
- воздушный калорифер включается и выключается автоматически по команде датчика температуры воздуха.
|
| |
 |
Осушение без вентиляции
Режим включается автоматически по команде недельного таймера или вручную. Режим рекомендуется использовать при отсутствии посетителей.
- вентиляция работает в режиме рециркуляции, без подмеса свежего воздуха;
- компрессор включается и выключается автоматически по команде датчика влажности;
- воздушный калорифер включается и выключается автоматически по команде датчика температуры воздуха.
|
|
| |
 |
 |
| |
| Модель |
A (мм) |
B (мм) |
C (мм) |
| PS 90B |
640 |
1568 |
1766 |
| PS 120B |
640 |
1568 |
1766 |
|
| Модель |
A (мм) |
B (мм) |
C (мм) |
| PS 200B |
737 |
1507 |
1766 |
| PS 250B |
737 |
1507 |
1766 |
| PS 280B |
1238 |
1957 |
1962 |
| PS 380B |
1238 |
1957 |
1962 |
| PS 450B |
1238 |
1957 |
1962 |
|
|
|
|
|
