LPKB / LPKBI

Канальные вентиляторы LPKB/LPKBI имеют типоразмеры от 125 до 200 мм и предназначены для установки в круглых каналах. Вентиляторы оборудованы асинхронными двигателями с внешним ротором и уплотнёнными подшипниками, что увеличивает срок их службы. Корпус изготавливается из гальванизированной стали. Для снижения распространения шума в окружающее пространство вентиляторы LPKВI снабжена слоем изоляции толщиной 50 мм и оснащаются на входе встроенным шумоглушителем

Установка
    Вентиляторы могут быть установлены в любом положении.

Регулирование скорости
    Регулирование скорости всех вентиляторов осуществляется в диапазоне от 0 до 100% изменением подаваемого напряжения. Это достигается с помощью использования бесшагового тиристора или пятиступенчатого трансформатора. К одному тиристору или трансформатору можно подключить несколько вентиляторов при условии, что общий рабочий ток вентиляторов не превышает номинальный ток тиристора или трансформатора.

Защита двигателя
    Все двигатели имеют встроенный термоконтакт с автоматическим перезапуском. Степень защиты электродвигателя IP44, клеммной коробки - IP54.

Аксессуары
    Кронштейн, быстросъёмные муфты, регуляторы скорости, обратный клапан, воздушный фильтр, глушитель, канальный нагреватель, воздухораспределительные и защитные решётки и т. д.


LPKB LPKBI





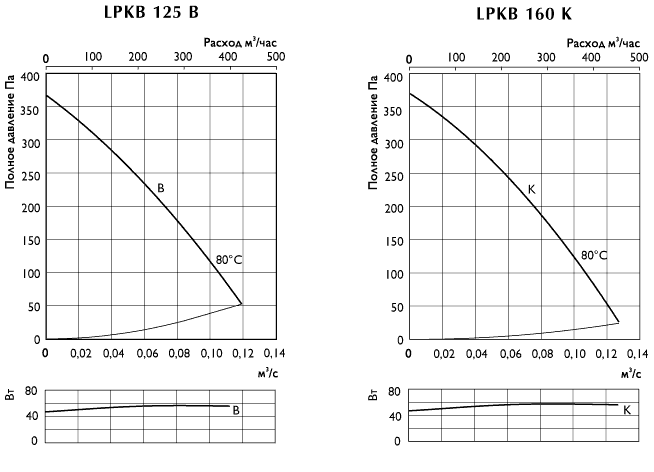

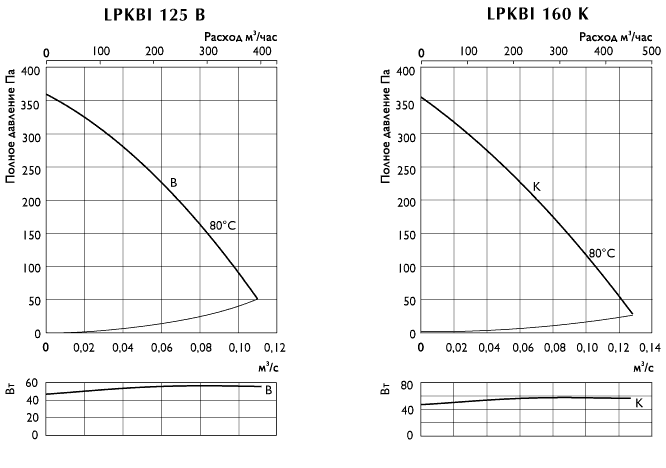

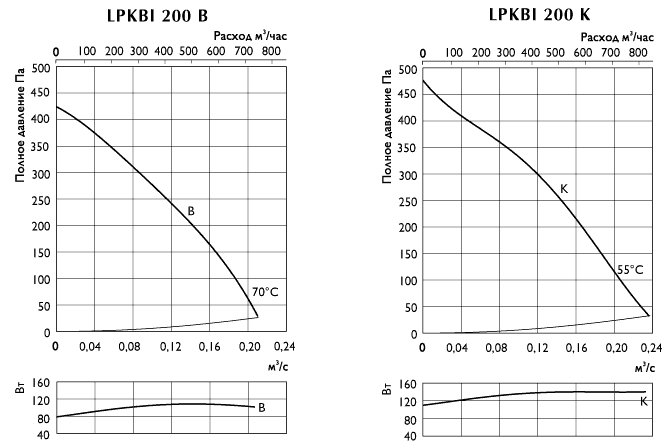

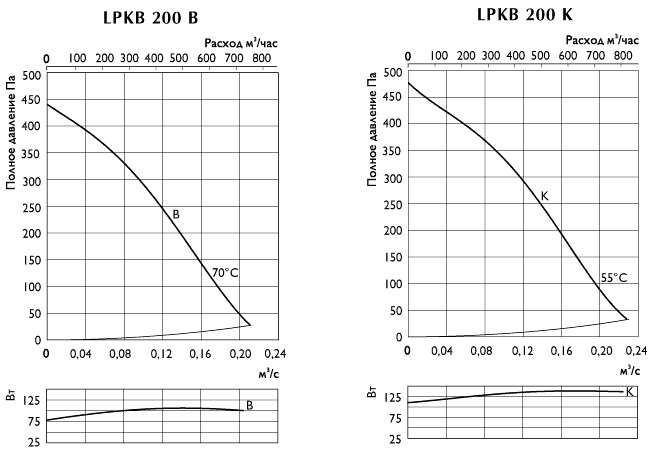

Технические характеристики

Тип вентилятора Напряже-ние,  В/Гц Ном. мощн., Вт Ток, А Частота вращ.,   об/мин Макс. t, °С Размеры, мм Вес,
кг
Схема эл. подкл.

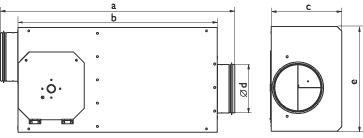

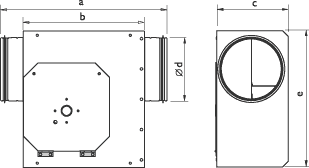

a b c Ø d e
LPKB 125 B 230/50 57 0,25 2550 80 419 305 152 125 342 6,5 1
LPKB 160 K 230/50 58 0,25 2540 80 419 305 180 160 342 7,5 1
LPKB 200 B 230/50 106 0,47 2490 70 484 370 220 200 402 8,5 1
LPKB 200 K 230/50 139 0,60 2420 55 484 370 220 200 402 8,5 1
LPKBI 125 B 230/50 58 0,25 2550 80 766 652 202 125 342 8,5 1
LPKBI 160 K 230/50 58 0,25 2520 80 766 652 230 160 342 9,0 1
LPKBI 200 B 230/50 108 0,47 2460 70 814 700 270 200 402 11,0 1
LPKBI 200 K 230/50 140 0,60 2410 55 814 700 270 200 402 11,0 1


Шумовые характеристики

Тип вентилятора   LpA дБ(A) LwA tot LwA
63 125 250 500 1000 2000 4000 8000
LPKB 125 B К входу  62 69 48 59 62 65 56 51 52 45
К выходу 64 71 53 60 67 67 63 58 55 48
К окружению 52 59 27 34 57 51 47 43 36 29
LPKB 160 K К входу  62 69 51 60 65 64 56 54 53 48
К выходу 64 71 55 62 67 67 62 58 55 48
К окружению 50 56 26 34 53 52 46 42 36 30
LPKB 200 B К входу  65 72 54 62 66 69 59 58 58 49
К выходу 68 75 56 62 67 71 64 66 62 51
К окружению 52 59 26 39 51 57 47 47 40 31
LPKB 200 K К входу  67 74 54 64 64 73 61 59 60 56
К выходу 71 78 59 65 67 75 68 67 64 58
К окружению 55 62 30 41 51 61 50 48 43 36
LPKBI 125 B К входу  47 54 43 51 49 39 27 23 23 25
К выходу 64 71 53 60 67 67 63 58 55 48
К окружению 47 54 27 34 52 50 43 41 33 27
LPKBI 160 K К входу  50 57 44 56 51 38 24 25 28 28
К выходу 64 71 55 62 67 67 62 58 55 48
К окружению 45 52 26 24 49 48 41 38 32 27
LPKBI 200 B К входу  54 61 49 57 57 46 32 32 37 29
К выходу 68 75 56 62 67 71 64 66 62 51
К окружению 49 56 26 38 51 52 45 45 39 29
LPKBI 200 K К входу  56 63 50 61 58 50 37 34 41 36
К выходу 71 78 59 65 67 75 68 67 64 58
К окружению 52 59 30 40 51 56 48 46 40 34

LwAtot — общий уровень шума (дБ);
LwA — уровень шума в октавном диапазоне (дБ);
LpA — уровень звукового давления (дБ) от вентилятора, работающего при максимальной нагрузке в помещении с нормальным звукопоглощением и эквивалентной зоной поглощения 20 м2 на расстоянии 3,0 м.






Монтаж
¤ Все вентиляторы поставляются полностью в собранном виде, готовые к подключению.
¤ Электрическое подключение и монтаж должны выполняться только квалифицированным персоналом в соответствии с инструкцией по монтажу.
¤ Электрические параметры должны соответствовать спецификации на табличке вентилятора.
¤ Вся электропроводка и соединения должны быть выполнены в соответствии c правилами техники безопасности.
¤ Электрическое подключение должно выполняться в соответствии со схемой подключения, приведённой на клеммной коробке, согласно маркировке клемм.
¤ Вентиляторы должны быть заземлены.
¤ Вентилятор должен быть установлен в соответствии с направлением потока воздуха (см. стрелку на вентиляторе).
¤ Вентиляторы должны быть смонтированы таким образом, чтобы имелся доступ для безопасного обслуживания.

Условия работы
¤ Вентиляторы не должны эксплуатироваться во взрывоопасных помещениях, недопустимо соединение с дымоходами.
¤ Вентиляторы не допускается использовать для перемещения взрывчатых газов, пыли, сажи, муки и т. п.
¤ Вентиляторы предназначены для непрерывной работы. Не рекомендуется производить частое включение и выключение вентиляторов.

Обслуживание
Единственное требуемое обслуживание — очистка. Рекомендуется производить осмотр и очистку вентилятора каждые шесть месяцев непрерывной эксплуатации для предотвращения дисбаланса или преждевременного выхода из строя.
Перед обслуживанием убедитесь, что
¤ Прекращена подача напряжения.
¤ Рабочее колесо вентилятора полностью остановилось.
¤ Двигатель и рабочее колесо полностью остыли.
При очистке вентилятора
¤ Не используйте агрессивные моющие средства, острые предметы и устройства, работающие под высоким давлением.
¤ Следите, чтобы не нарушилась балансировка рабочего колеса вентилятора и отсутствовали его перекосы.
¤ В случае ненормально высокого шума работы вентилятора проверьте рабочее колесо на перекос.
¤ Подшипники, в случае повреждения, подлежат замене.

В случае неисправности
¤ Проверить, поступает ли напряжение на вентилятор.
¤ Отключить напряжение и убедиться, что рабочее колесо не заблокировано и не сработало устройство защиты двигателя (термоконтакт).
¤ Проверить подключение конденсатора. Если после проверки вентилятор не включается или перезапускается термоконтакт, свяжитесь с вашим поставщиком.
¤ В случае возврата вентилятора — очистить лопасти; двигатель и соединительные провода не должны иметь повреждений; обязательно наличие письменного описания неисправности — заявления.



Схема подключения

Схема №1
