CK
|
 Канальные вентиляторы CK имеют типоразмеры от 100 до 315 мм и предназначены для установки в круглых каналах. Все вентиляторы оборудованы асинхронными двигателями с внешним ротором и уплотнёнными подшипниками, что увеличивает срок их службы. Корпус изготавливается из гальванизированной стали.
Установка
Вентиляторы могут быть установлены в любом положении.
Регулирование скорости
Регулирование скорости всех вентиляторов осуществляется в диапазоне от 0 до 100% изменением подаваемого напряжения. Это достигается с помощью использования бесшагового тиристора или пятиступенчатого трансформатора. К одному тиристору или трансформатору можно подключить несколько вентиляторов при условии, что общий рабочий ток вентиляторов не превышает номинальный ток тиристора или трансформатора.
Защита двигателя
Все двигатели имеют встроенный термоконтакт с автоматическим перезапуском. Степень защиты электродвигателя IP44, клеммной коробки IP54.
Аксессуары
Кронштейн, быстросъёмные муфты, регуляторы скорости, обратный клапан, воздушный фильтр, глушитель, канальный нагреватель, воздухораспределительные и защитные решётки и т. д.
|
|

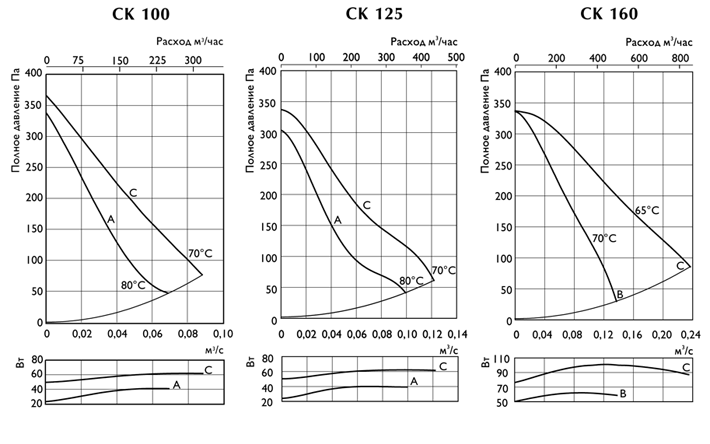

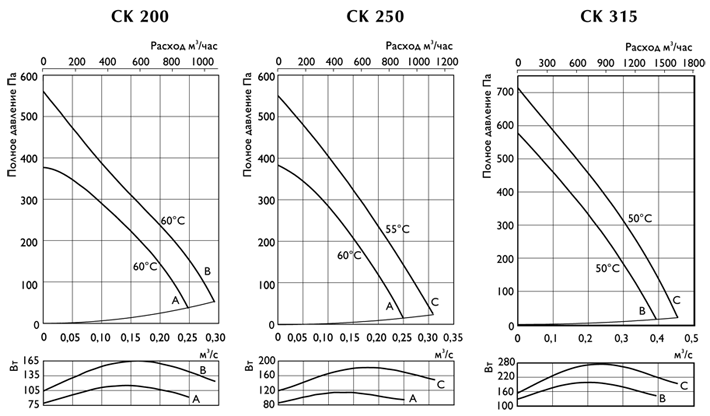

Технические характеристики
|
|
|
|
Тип вентилятора
|
Напряже-ние, В\Гц
|
Ном. Мощн., Вт
|
Ток,
|
Частота вращ., об\мин
|
Макс. t, °C
|
Размеры, мм
|
Вес,
|
Схема эл. подкл.
|
|
А
|
a
|
b
|
с
|
Ød
|
ØD
|
кг
|
|
CK 100 A
|
230/50
|
41
|
0,18
|
1730
|
80
|
25
|
142
|
20
|
100
|
242
|
2,9
|
2
|
|
CK 100 C
|
230/50
|
62
|
0,27
|
2530
|
70
|
25
|
142
|
20
|
100
|
242
|
2,9
|
1
|
|
CK 125 A
|
230/50
|
40
|
0,18
|
1640
|
80
|
25
|
134
|
26
|
125
|
242
|
2,9
|
2
|
|
CK 125 C
|
230/50
|
62
|
0,27
|
2480
|
70
|
25
|
134
|
26
|
125
|
242
|
2,9
|
1
|
|
CK 160 B
|
230/50
|
62
|
0,27
|
2540
|
70
|
30
|
133
|
32
|
160
|
270
|
3,2
|
1
|
|
CK 160 C
|
230/50
|
101
|
0,44
|
2480
|
65
|
28
|
170
|
30
|
160
|
344
|
4,3
|
1
|
|
CK 200 A
|
230/50
|
115
|
0,51
|
2580
|
60
|
32
|
160
|
34
|
200
|
344
|
4,6
|
1
|
|
CK 200 B
|
230/50
|
165
|
0,71
|
2500
|
60
|
32
|
160
|
34
|
200
|
344
|
5,1
|
1
|
|
CK 250 A
|
230/50
|
115
|
0,50
|
2580
|
60
|
30
|
163
|
35
|
250
|
344
|
4,6
|
1
|
|
CK 250 C
|
230/50
|
185
|
0,81
|
2420
|
55
|
30
|
163
|
35
|
250
|
344
|
5,3
|
1
|
|
CK 315 B
|
230/50
|
190
|
0,84
|
2465
|
50
|
32
|
185
|
40
|
315
|
402
|
6,1
|
1
|
|
CK 315 C
|
230/50
|
274
|
1,19
|
2500
|
50
|
32
|
185
|
40
|
315
|
402
|
6,5
|
1
|
.
|
|
|
|
Шумовые характеристики
|
|
|
|
Тип вентилятора
|
К выходу
|
К окружению
|
|
LpA дБ(A)
|
LwA tot
|
LwA
|
LpA дБ(A)
|
LwA tot
|
LwA
|
|
63
|
125
|
250
|
500
|
1000
|
2000
|
4000
|
8000
|
63
|
125
|
250
|
500
|
1000
|
2000
|
4000
|
8000
|
|
СК 100 А
|
59
|
66
|
45
|
56
|
64
|
60
|
58
|
52
|
45
|
38
|
36
|
43
|
35
|
21
|
33
|
35
|
39
|
37
|
37
|
31
|
|
СК 100 С
|
63
|
70
|
50
|
61
|
66
|
65
|
65
|
59
|
52
|
46
|
42
|
49
|
34
|
23
|
40
|
40
|
44
|
42
|
44
|
38
|
|
СК 125 А
|
60
|
67
|
44
|
51
|
66
|
60
|
56
|
52
|
47
|
39
|
36
|
43
|
35
|
20
|
35
|
34
|
38
|
38
|
36
|
30
|
|
СК 125 С
|
63
|
70
|
49
|
55
|
64
|
67
|
64
|
60
|
55
|
48
|
42
|
49
|
36
|
25
|
39
|
39
|
44
|
43
|
45
|
36
|
|
СК 160 В
|
62
|
69
|
48
|
54
|
64
|
65
|
63
|
58
|
53
|
48
|
42
|
49
|
35
|
24
|
39
|
40
|
45
|
44
|
44
|
32
|
|
СК 160 С
|
66
|
73
|
52
|
60
|
64
|
68
|
69
|
64
|
64
|
54
|
49
|
56
|
35
|
34
|
42
|
49
|
54
|
47
|
48
|
35
|
|
СК 200 А
|
65
|
72
|
52
|
60
|
64
|
67
|
66
|
64
|
65
|
55
|
47
|
54
|
34
|
31
|
42
|
46
|
50
|
47
|
48
|
34
|
|
СК 200 В
|
66
|
73
|
52
|
62
|
66
|
67
|
66
|
65
|
64
|
58
|
48
|
55
|
35
|
30
|
40
|
48
|
52
|
48
|
49
|
41
|
|
СК 250 А
|
67
|
74
|
51
|
60
|
67
|
67
|
69
|
68
|
64
|
55
|
47
|
54
|
26
|
30
|
34
|
47
|
52
|
47
|
44
|
38
|
|
СК 250 С
|
67
|
74
|
52
|
59
|
66
|
67
|
69
|
69
|
66
|
60
|
49
|
56
|
26
|
38
|
40
|
50
|
53
|
49
|
46
|
40
|
|
СК 315 В
|
67
|
74
|
54
|
56
|
61
|
65
|
65
|
70
|
67
|
65
|
47
|
54
|
28
|
35
|
43
|
48
|
49
|
50
|
45
|
41
|
|
СК 315 С
|
68
|
75
|
58
|
60
|
67
|
66
|
66
|
72
|
68
|
66
|
50
|
57
|
30
|
35
|
44
|
51
|
51
|
53
|
50
|
43
|
|
|
|
LwAtot — общий уровень шума (дБ);
|
|
LwA — уровень шума в октавном диапазоне (дБ);
|
|
LpA — уровень звукового давления (дБ) от вентилятора, работающего при максимальной нагрузке в помещении с нормальным звукопоглощением и эквивалентной зоной поглощения 20 м2 на расстоянии 3,0 м.
|
.
|
|
|
|
|
|
|
Монтаж
¤ Все вентиляторы поставляются полностью в собранном виде, готовые к подключению.
¤ Электрическое подключение и монтаж должны выполняться только квалифицированным персоналом в соответствии с инструкцией по монтажу.
¤ Электрические параметры должны соответствовать спецификации на табличке вентилятора.
¤ Вся электропроводка и соединения должны быть выполнены в соответствии c правилами техники безопасности.
¤ Электрическое подключение должно выполняться в соответствии со схемой подключения, приведённой на клеммной коробке, согласно маркировке клемм.
¤ Вентиляторы должны быть заземлены.
¤ Вентиляторы должны быть смонтированы таким образом, чтобы имелся доступ для безопасного обслуживания.
Условия работы
¤ Вентиляторы не должны эксплуатироваться во взрывоопасных помещениях, недопустимо соединение с дымоходами.
¤ Вентиляторы не допускается использовать для перемещения взрывчатых газов, пыли, сажи, муки и т.п.
¤ Вентиляторы предназначены для непрерывной работы. Не рекомендуется производить частое включение и выключение вентиляторов.
Обслуживание
Единственное требуемое обслуживание – очистка. Рекомендуется производить осмотр и очистку вентилятора каждые шесть месяцев непрерывной эксплуатации для предотвращения дисбаланса или преждевременного выхода из строя.
Перед обслуживанием убедитесь, что
¤ Прекращена подача напряжения.
¤ Рабочее колесо вентилятора полностью остановилось.
¤ Двигатель и рабочее колесо полностью остыли.
При очистке вентилятора
¤ Не используйте агрессивные моющие средства, острые предметы и устройства, работающие под высоким давлением.
¤ Следите, чтобы не нарушилась балансировка рабочего колеса вентилятора и отсутствовали его перекосы.
¤ В случае ненормально высокого шума работы вентилятора проверьте рабочее колесо на перекос.
¤ Подшипники, в случае повреждения, подлежат замене.
В случае неисправности
¤ Проверить, поступает ли напряжение на вентилятор.
¤ Отключить напряжение и убедиться, что рабочее колесо не заблокировано и не сработало устройство защиты двигателя (термоконтакт).
¤ Проверить подключение конденсатора. Если после проверки вентилятор не включается или перезапускается термоконтакт, свяжитесь с вашим поставщиком.
¤ В случае возврата вентилятора – очистить лопасти; двигатель и соединительные провода не должны иметь повреждений; обязательно наличие письменного описания неисправности — заявления.
Схемы подключения

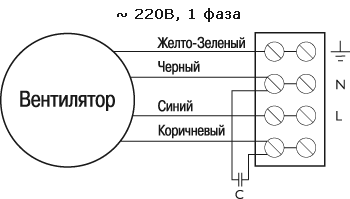

Схема № 1

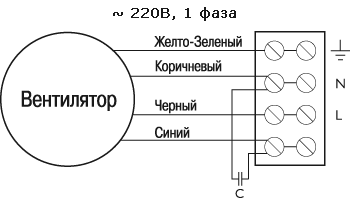

Схема № 2
|
|
|
|
