Область применения воздухоохладителей

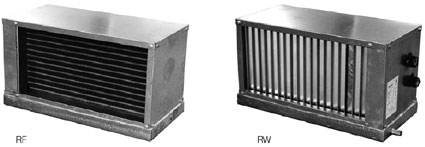

Воздухоохладители устанавливаются непосредственно в прямоугольный канал воздуховода. В качестве теплоносителя для воздухоохладителей RW используется вода или незамерзающие смеси. Максимально допустимое давление теплоносителя 1,5 МПа. В воздухоохладителях RF в качестве хладоагента используется фреон R22. Рекомендуемая температура испарения +5°C.Водяные (фреоновые) воздухоохладители RW (RF) предназначены для охлаждения воздуха или другихневзрывоопасных газовых смесей, не содержащих клейких, волокнистых и твердых абразивных примесей, в канальных системах вентиляции и кондиционирования.
Конструктивные особенности воздухоохладителей
Воздухоохладители состоят из теплообменника и каплеуловителя размещенных в едином корпусе. Корпус изготовлен из оцинкованного листа. Поверхность теплообмена воздухоохладителей RF и RW изготовлена из алюминиевых пластин толщиной 0,2мм с шагом 2,5мм и проходящих через них медных трубок диаметром 9,52мм, расположенных в шахматном порядке. Исполнение воздухоохладителей трёхрядное.
Все теплообменники водяных воздухоохладителей RW испытываются на герметичность водой при давлении 20 Aтм в течении 10 минут.Каплеуловитель, состоящий из набора пластин специального профиля, установленных перпендикулярно направлению потока воздуха, расположен за теплообменником по ходу воздуха и служит для сбора сконденсировавшейся влаги в поддон находящийся в нижней части водяного охладителя. В поддоне предусмотрен отводной патрубок для слива конденсата.
