С радиаторной панелью и тангенциальным вентилятором THERMO-hit

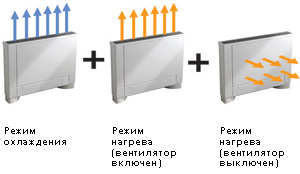

Фанкойлы THERMO-hit модельного ряда TR служат достойнным воплощением современных требований к дизайну и функциональности. Совмещение в одном корпусе толщиной всего 126 мм встроенного радиатора отопления и фанкойла с тангенциальным вентилятором под общим управлением микропроцессорной системы позволяет полностью отказаться от традиционных радиаторов отопления. Алгоритм работы фанкойла в режиме отопления предусматривает постоянную работу бесшумного радиатора, вентилятор автоматически включается только при необходимости усиленного прогрева помещения. В моделях серии THERMO-hit (TR) исключены недостатки как обычных радиаторов - большая инертность и невозможность охлаждения, так и традиционных фанкойлов - постоянная работа вентилятора в режиме отопления.
Модельный ряд включает пять базовых типоразмеров двух- и четырехтрубных фанкойлов холодопроизводительностью от 1 до 3,9 кВт.
КОРПУС
Корпус фанкойла изготовлен из оцинкованной стали с порошковым покрытием, что обеспечивает высокую стойкость к коррозии и привлекательный внешний вид. Воздухозаборная решетка легко снимается для доступа к воздушному фильтру, решетка снабжена датчиком безопасности, который останавливает вентилятор. Все необходимые элементы корпуса имеют высокоэффективную тепло- и шумоизоляцию на основе современных материалов. На каркасе фанкойла подготовлены все необходимые отверстия для быстрого и легкого монтажа.
Фанкойлы выпускаются в двух цветовых решениях, серебристого и белого цвета (RAL 9016).
ВЕНТИЛЯТОР
Фанкойлы оснащены низкошумными тангенциальными вентиляторами. Рабочие колеса вентиляторов проходят статическую и динамическую балансировку. Электродвигатель снабжен специальными резиновыми виброопорами и имеет встроенную термозащиту. Скорость вентилятора плавно регулируется микропроцессорной системой управления.
ТЕПЛООБМЕННИКИ
В 2-х трубном фанкойле установлен один теплообменник и радиаторная панель, в 4-х трубном – два независимых теплообменника и радиаторная панель. Теплообменники выполнены из пакета медных трубок с алюминиевым оребрением. Ребра теплообменника имеют специальное защитное покрытие. Конструкция теплообменника повышает коэффициент теплопередачи и создает минимальное сопротивление воздушному потоку. Радиаторная панель фанкойла изготовлена из стали методом высокоточной штамповки.
Дренажный поддон термоизолирован и имеет патрубок на стороне подключения.
Гидравлические подсоединения стандартно расположены с левой стороны, но при необходимости легко переносятся на противоположную на месте монтажа. Фанкойлы могут работать на воде или растворе гликоля.
МИКРОПРОЦЕССОРНАЯ СИСТЕМА УПРАВЛЕНИЯ

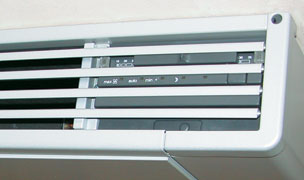

Пульт управления с автоматической регулировкой скорости вентилятора позволяет поддерживать температуру в помещении с минимальным уровнем шума или вообще в полной тишине. В режиме обогрева фанкойл работает как обычный радиатор, комфортно и бесшумно, однако, при необходимости быстрого нагрева помещения, автоматически включившийся вентилятор поднимет эффективность работы фанкойла в несколько раз. После того, как температура в помещении приблизится к заданной, фанкойл вернется к бесшумной работе в режиме радиатора.
При необходимости фанкойлы можно объединять в группы и управлять ими с одного настенного пульта.
Режимы работы фанкойла:
Режим «Авто» - скорость вентилятора регулируется автоматически в зависимости от отклонения температуры воздуха от заданной.
Макс - этот режим используется для максимально быстрого охлаждения (прогрева) помещения. Вентилятор фанкойла работает на максимальной скорости до достижения заданной температуры.
Мин - фанкойл работает аналогично режиму “Авто”, но максимальная производительность вентилятора ограничена 70%.
Ночной - фанкойл работает аналогично режиму “Авто”, но максимальная производительность вентилятора ограничена 60% и уставка повышается на 2 градуса в течение трех часов (в режиме нагрева - понижается).
Фанкойлы могут комплектоваться 2-х или 3-х ходовыми вентилями, 3-х ходовые вентили позволяют поддерживать постоянную циркуляцию воды в системе даже в закрытом состоянии. Для поддержания циркуляции воды также возможно установить один регулятор давления на группу фанкойлов с 2-х ходовыми вентилями.
ОПЦИИ
- Декоративная задняя панель
- Декоративные ножки
- Дренажный насос
Двухтрубные комбинированные фанкойлы TR2A
| Модель |
|
1 |
2 |
3 |
4 |
5 |
| Холодопроизводительность полная(1) |
Вт |
828 |
1758 |
2634 |
3333 |
3807 |
| Холодопроизводительность явная(1) |
Вт |
620 |
1265 |
1964 |
2647 |
3007 |
| Расход воды |
л/час |
142 |
302 |
453 |
573 |
655 |
| Падение давления |
кПа |
7,2 |
8,5 |
20,9 |
17,8 |
23,2 |
| Теплопроизводительность (вода 50°C)(2) |
Вт |
1161 |
2476 |
3415 |
4468 |
5224 |
| Теплопроизводительность (вода 70°C)(2) |
Вт |
2033 |
4208 |
5863 |
7607 |
8930 |
| Теплопроизводительность (режим радиатора, вода 70°C)(3) |
Вт |
593 |
707 |
836 |
1035 |
1279 |
| Максимальное давление |
бар |
10 |
| Производительность вентилятора (мин/макс скорость) |
м3/ч |
55-162 |
155-320 |
248-461 |
370-576 |
426-648 |
Уровень звукового давления
(мин/макс скорость)(4) |
дБ(A) |
25-41 |
28-43 |
29-43 |
26-43 |
28-44 |
| Напряжение электропитания |
В/ф |
230/1 |
| Потребляемая электрическая мощность(5) |
Вт |
45 |
55 |
66 |
80 |
110 |
| Потребляемый ток(5) |
A |
0,25 |
0,25 |
0,29 |
0,29 |
0,54 |
 |
В(В(6)) |
мм |
639(719) |
639(719) |
639(719) |
639(719) |
639(719) |
| Д |
мм |
697 |
897 |
1097 |
1297 |
1497 |
| Г |
мм |
126 |
126 |
126 |
126 |
126 |
| Вес |
кг |
24 |
30 |
36 |
42 |
48 |
| (1) Режим охлаждения: температура воды на входе/выходе 7/12 °C, температура и влажность в помещении 27°C/46%, максимальная скорость вентилятора. |
| (2) Режим нагрева: температура в помещении 20 °C, максимальная скорость вентилятора. |
| (3) Режим нагрева: температура в помещении 20 °C, режим радиатора - вентилятор выключен. |
| (4) Уровень звукового давления в комнате объемом 100 м3 на расстоянии 1,5 метра |
| (5) Электрические характеристики указаны для электродвигателя вентилятора, максимальная скорость. |
| (6) С ножками |
Четырехтрубные комбинированные фанкойлы TR4A
| Модель |
|
1 |
2 |
3 |
4 |
5 |
| Холодопроизводительность полная(1) |
Вт |
758 |
1620 |
2420 |
3041 |
3644 |
| Холодопроизводительность явная(1) |
Вт |
566 |
1205 |
1800 |
2300 |
2721 |
| Расход воды |
л/час |
130 |
277 |
416 |
523 |
627 |
| Падение давления |
кПа |
6,1 |
7,3 |
18,0 |
14,8 |
21,1 |
| Теплопроизводительность (вода 70°C)(2) |
Вт |
1107 |
2300 |
3190 |
4080 |
5430 |
| Расход воды |
л/час |
95 |
198 |
274 |
351 |
467 |
| Падение давления |
кПа |
2,0 |
4,0 |
6,4 |
5,9 |
8,2 |
| Теплопроизводительность (режим радиатора, вода 70°C)(3) |
Вт |
564 |
671 |
794 |
983 |
1215 |
| Расход воды |
л/час |
95 |
198 |
274 |
351 |
467 |
| Падение давления |
кПа |
2,0 |
4,0 |
6,4 |
5,9 |
8,2 |
| Максимальное давление |
бар |
10 |
| Производительность вентилятора (мин/макс скорость) |
м3/ч |
51-147 |
138-289 |
215-411 |
336-529 |
404-602 |
Уровень звукового давления
(мин/макс скорость)(4) |
дБ(A) |
25-41 |
28-43 |
29-43 |
26-43 |
28-44 |
| Напряжение электропитания |
В/ф |
230/1 |
| Потребляемая электрическая мощность(5) |
Вт |
45 |
55 |
66 |
80 |
110 |
| Потребляемый ток(5) |
A |
0,22 |
0,25 |
0,30 |
0,36 |
0,54 |
|
В(В(6)) |
мм |
645(725) |
645(725) |
645(725) |
645(725) |
645(725) |
| Д |
мм |
697 |
897 |
1097 |
1297 |
1497 |
| Г |
мм |
126 |
126 |
126 |
126 |
126 |
| Вес |
кг |
24 |
30 |
36 |
42 |
48 |
| |
| (1) Режим охлаждения: температура воды на входе/выходе 7/12 °C, температура и влажность в помещении 27°C/46%, максимальная скорость вентилятора. |
| (2) Режим нагрева: температура в помещении 20 °C, максимальная скорость вентилятора. |
| (3) Режим нагрева: температура в помещении 20 °C, режим радиатора - вентилятор выключен. |
| (4) Уровень звукового давления в комнате объемом 100 м3 на расстоянии 1,5 метра |
| (5) Электрические характеристики указаны для электродвигателя вентилятора, максимальная скорость. |
| (6) С ножками |
