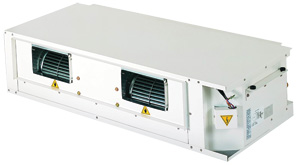

Канальные фанкойлы POWER предназначены для работы с развитой сетью воздуховодов. Высоконапорный центробежный вентилятор позволяет использовать фанкойл как альтернативу центральному кондиционеру.
Модельный ряд включает шесть базовых типоразмеров двухтрубных фанкойлов холодопроизводительностью от 5 до 18 кВт.
В комплект фанкойла входит настенный проводной пульт управления. |
КОРПУС
Фанкойл имеет прочный несущий каркас из оцинкованной стали, на каркасе фанкойла подготовлены все необходимые отверстия для быстрого и легкого монтажа. Все части корпуса, соприкасающиеся с обрабатываемым воздухом, имеют специальное теплоизолирующее покрытие. Фанкойлы снабжены моющимся воздушным фильтром.
ВЕНТИЛЯТОРЫ
Фанкойлы оснащены высоконапорными центробежными вентиляторами двухстороннего всасывания. Рабочие колеса вентиляторов с лопатками оптимизированной формы проходят статическую и динамическую балансировку. Увеличенный диаметр рабочего колеса позволил снизить шум и увеличить давление воздуха. Электродвигатель снабжен специальными резиновыми виброопорами и имеет встроенную термозащиту.
ТЕПЛООБМЕННИКИ
Теплообменники выполнены из пакета медных трубок с алюминиевым оребрением. Конструкция теплообменника повышает коэффициент теплопередачи и создает минимальное сопротивление воздушному потоку. Дренажный поддон термоизолирован и имеет патрубок на стороне подключения. Фанкойлы могут работать на воде или растворе гликоля.
АВТОМАТИКА
Настенный проводной пульт управления фанкойлом позволяет управлять всеми режимами работы. Пульт управляет:
- Включением/выключением фанкойла
- Переключением режимов работы (охлаждение, нагрев, осушение и авто)
- Уставкой температуры
- Скоростью вентилятора (низкая, средняя, высокая, турбо и авто)
- Суточным таймером
- Включением ночного режима
- Таймером автовыключения
Для управления подачей теплоносителя используются 2-х ходовые и 3-х ходовые вентили (опция). 3-х ходовые вентили позволяют поддерживать постоянную циркуляцию воды в системе даже в закрытом состоянии. Управление вентилями осуществляется с помощью электроприводов с управлением вкл/выкл.
ОПЦИИ
- 2-х и 3-х ходовые вентили с электроприводами
- Дренажный насос
|
Двухтрубные фанкойлы PH2A
| Модель |
|
скор. вент. |
1 |
2 |
3 |
4 |
5 |
6 |
| Холодопроизводительность полная(1) |
Вт |
макс |
4880 |
7310 |
9020 |
10800 |
14220 |
17700 |
| Холодопроизводительность явная(1) |
Вт |
макс |
3650 |
5240 |
6750 |
7340 |
9630 |
11470 |
| Расход воды |
л/час |
макс |
840 |
1260 |
1560 |
1860 |
2460 |
3060 |
| Падение давления |
кПа |
макс |
17,1 |
30,4 |
26,9 |
37,0 |
44,9 |
41,0 |
| Теплопроизводительность (вода 50°C)(2) |
Вт |
макс |
6400 |
8780 |
11700 |
13310 |
17990 |
21820 |
| Теплопроизводительность (вода 70°C)(2) |
Вт |
макс |
10690 |
14670 |
19540 |
22220 |
30050 |
36440 |
| Производительность вентилятора |
м3/ч |
макс |
968 |
1206 |
1950 |
1987 |
2446 |
2480 |
| Напряжение электропитания |
В/ф |
- |
230/1 |
| Потребляемая электрическая мощность |
Вт |
макс |
173 |
219 |
479 |
479 |
575 |
607 |
| Потребляемый ток |
A |
макс |
0,79 |
1,02 |
2,04 |
2,05 |
2,58 |
2,65 |
| Диаметр патрубков (вода) |
дюйм |
- |
¾ |
¾ |
1 |
1 |
1 |
1¼ |
| Диаметр патрубка (дренаж) |
мм |
- |
26,6 |
26,6 |
26,6 |
26,6 |
26,6 |
26,6 |
 |
В |
мм |
- |
290 |
290 |
324 |
324 |
324 |
324 |
| Д |
мм |
- |
1232 |
1232 |
1410 |
1410 |
1410 |
1410 |
| Г |
мм |
- |
555 |
555 |
640 |
640 |
640 |
640 |
| Вес |
кг |
- |
38 |
39 |
48 |
50 |
53 |
66 |
| |
| (1) Режим охлаждения: температура воды на входе/выходе 7/12 °C, температура и влажность в помещении 27°C/46%, максимальная скорость вентилятора, сопротивление воздуховодов 60 Па для моделей 18 - 24 и 120 Па для моделей 36 - 60. |
| (2) Режим нагрева: температура в помещении 20 °C, максимальная скорость вентилятора, сопротивление воздуховодов 60 Па для моделей 18 - 24 и 120 Па для моделей 36 - 60. |
