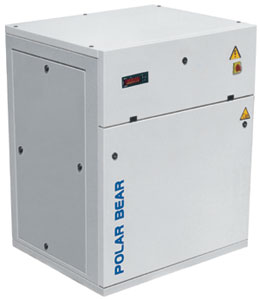

Чиллеры WSC/WSR предназначены для установки внутри помещения, собраны в компактном корпусе и имеют высокую энергоэффективность. Широкий модельный ряд позволяет осуществить точный подбор модели по производительности и обеспечить снижение капитальных затрат. Чиллеры оснащены микропроцессорной системой управления, регулирования и оптимизации рабочих параметров. Чиллеры готовы к работе после подключения к электропитанию и соединения с контурами теплоносителя, что значительно снижает время на монтажные и пусконаладочные работы.
Модели чиллеров:
- WSC - базовая модель;
- WSC/H - со встроенным гидромодулем;
- WSR - охлаждение/нагрев;
- WSR/H - охлаждение/нагрев, со встроенным гидромодулем.
Технические характеристики
| Модель |
4 |
5 |
7 |
9 |
13 |
15 |
20 |
25 |
30 |
35 |
40 |
| Холодопроизводительность (1) |
кВт |
4,1 |
5,0 |
7,7 |
9,1 |
13,7 |
16,4 |
20,7 |
25,3 |
29,3 |
35,9 |
43,9 |
| Потребляемая электрическая мощность (в режиме охлаждения, компрессор) (1) |
кВт |
1,2 |
1,5 |
2,3 |
2,7 |
4 |
4,7 |
6 |
7,2 |
8,2 |
10,2 |
12,3 |
| Расход воды через испаритель (в режиме охлаждения) (1) |
л/час |
700 |
860 |
1320 |
1560 |
2360 |
2820 |
3560 |
4350 |
5040 |
6170 |
7550 |
| Падение давления на испарителе (в режиме охлаждения) (1) |
кПа |
17,0 |
12 |
24,0 |
26,0 |
28,0 |
32,0 |
32,0 |
36 |
38 |
36,04 |
39 |
| Расход воды через конденсатор (в режиме охлаждения) (1) |
л/час |
910 |
1120 |
1720 |
2030 |
3050 |
3630 |
4600 |
5600 |
6450 |
7930 |
9670 |
| Падение давления на конденсаторе (в режиме охлаждения) (1) |
кПа |
25 |
32 |
37 |
40 |
35 |
39 |
42 |
45 |
30 |
38 |
45 |
| Теплопроизводительность (2) |
кВт |
5,5 |
6,7 |
10,3 |
12 |
18 |
21,7 |
27,3 |
33,4 |
38,2 |
47 |
57,3 |
| Потребляемая электрическая мощность (в режиме нагрева, компрессор) (2) |
кВт |
1,3 |
1,7 |
2,5 |
2,9 |
4,3 |
5,0 |
6,4 |
7,7 |
8,8 |
11 |
13,3 |
| Расход воды через конденсатор (в режиме нагрева) (1) |
л/час |
945 |
1150 |
1770 |
2060 |
3100 |
3730 |
4700 |
5750 |
6570 |
8070 |
9860 |
| Падение давления на конденсаторе (в режиме нагрева) (1) |
кПа |
26,5 |
29 |
38 |
40 |
42 |
48 |
46 |
49 |
42 |
45 |
38 |
| Расход воды через испаритель (в режиме нагрева) (1) |
л/час |
720 |
860 |
1340 |
1560 |
2350 |
2870 |
3595 |
4420 |
5060 |
6200 |
7570 |
| Падение давления на испарителе (в режиме нагрева) (1) |
кПа |
17,5 |
12 |
24,0 |
26 |
28 |
32 |
44 |
45 |
46 |
44 |
35 |
| Ток (номинальный) |
A |
11 |
13,5 |
18,6 |
21,7 |
12 |
13 |
16,5 |
18,6 |
22,5 |
25,4 |
30,4 |
| Ток (пусковой) |
A |
38 |
50 |
79 |
103 |
15 |
15 |
18,1 |
21 |
25,5 |
30,1 |
32,3 |
| Ток (максимальный) |
A |
13 |
14,4 |
20,3 |
26,1 |
69 |
77 |
102 |
126 |
131,5 |
171,5 |
202,5 |
| Напряжение электропитания |
В/ф |
230/1 |
400/ 3 |
| Компрессоры |
тип |
Ротационный |
Спиральный |
| колво |
1 |
1 |
1 |
1 |
1 |
1 |
1 |
1 |
1 |
1 |
1 |
| Уровень звукового давления (4) |
дБ(A) |
42 |
43 |
44 |
44 |
48 |
48 |
54 |
54 |
56 |
58 |
58 |
| Мощность водяного насоса |
кВт |
0,25 |
0,25 |
0,25 |
0,25 |
0,37 |
0,37 |
0,37 |
0,37 |
0,55 |
0,55 |
0,55 |
| Внешнее статическое давление (водяной насос) |
кПа |
48 |
43 |
28 |
28 |
105 |
135 |
128 |
121 |
133 |
116 |
95 |
| Емкость накопительного бака |
л |
35 |
35 |
35 |
35 |
35 |
35 |
60 |
60 |
60 |
60 |
60 |
| |
| (1) Режим охлаждения: температура воды на входе/выходе испарителя12/7 °C, температура на входе конденсатора 30/35°C |
| (2) Режим нагрева (только для моделей HP): температура воды на входе/выходе конденсатора 40/45 °C, температура воды на входе/выходе испарителя15/10 °C. |
| (3) Уровень звуковой мощности по ISO 3746 |
| (4) Уровень звукового давления на расстоянии 1 м. по ISO 3746, direction factor Q=2 |
|
| Модель |
A (мм) |
B (мм) |
C (мм) |
Вес (кг) |
Вес* (кг) |
| 4 |
850(1283)* |
570(1004)* |
570(635)* |
75 |
93 |
| 5 |
850(1283)* |
570(1004)* |
570(635)* |
80 |
98 |
| 7 |
850(1283)* |
570(1004)* |
570(635)* |
87 |
105 |
| 9 |
850(1283)* |
570(1004)* |
570(635)* |
95 |
113 |
| 13 |
850(1283)* |
570(1004)* |
570(635)* |
110 |
128 |
| 15 |
850(1283)* |
570(1004)* |
570(635)* |
118 |
136 |
| 20 |
850(1283)* |
700(1004)* |
570(635)* |
130 |
145 |
| 25 |
850(1283)* |
700(1004)* |
570(635)* |
138 |
159 |
| 30 |
850(1283)* |
700(1004)* |
570(635)* |
144 |
170 |
| 35 |
850(1283)* |
700(1004)* |
570(635)* |
152 |
185 |
| 40 |
850(1283)* |
700(1004)* |
570(635)* |
164 |
195 |
| * Чиллер с гидромодулем |
