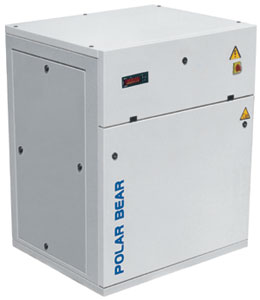

Безконденсаторные чиллеры ESC (4 кВт - 44 кВт)
 |
Чиллеры ESC предназначены для установки внутри помещения и подключаются к конденсатору, установленному снаружи. Чиллеры собраны в компактном корпусе и имеют высокую энергоэффективность. Широкий модельный ряд позволяет осуществить точный подбор модели по производительности и обеспечить снижение капитальных затрат. Чиллеры оснащены микропроцессорной системой управления, регулирования и оптимизации рабочих параметров.
Модели чиллеров:
|
| Технические характеристики | Размеры, чертеж |
|
Технические характеристики
| Модель |
4 |
5 |
7 |
9 |
13 |
15 |
20 |
25 |
30 |
35 |
40 |
| Холодопроизводительность (1) |
кВт |
4,1 |
5,0 |
7,7 |
9,1 |
13,7 |
16,4 |
20,7 |
25,3 |
29,3 |
35,9 |
43,9 |
| Потребляемая электрическая мощность (в режиме охлаждения, компрессор) (1) |
кВт |
1,2 |
1,5 |
2,3 |
2,7 |
4 |
4,7 |
6 |
7,2 |
8,2 |
10,2 |
12,3 |
| Расход воды (в режиме охлаждения) (1) |
л/час |
700 |
860 |
1320 |
1560 |
2360 |
2820 |
3560 |
4350 |
5040 |
6170 |
7550 |
| Падение давления (в режиме охлаждения) (1) |
кПа |
17 |
12 |
24 |
26 |
28 |
32 |
32 |
36 |
38 |
36,04 |
39 |
| Ток (номинальный) |
A |
11 |
13,5 |
18,6 |
21,7 |
12 |
13 |
16,5 |
18,6 |
22,5 |
25,4 |
30,4 |
| Ток (пусковой) |
A |
38 |
50 |
79 |
103 |
69 |
77 |
102 |
126 |
131.5 |
171.5 |
202.5 |
| Ток (максимальный) |
A |
13 |
14,4 |
20,3 |
26,1 |
15 |
15 |
18.1 |
21 |
25.5 |
30.1 |
32.3 |
| Напряжение электропитания |
В/ф |
230/1 |
400/ 3 |
| Компрессоры |
тип |
Ротационный |
Спиральный |
| колво |
1 |
1 |
1 |
1 |
1 |
1 |
1 |
1 |
1 |
1 |
1 |
| Количество холодильных контуров |
|
1 |
1 |
1 |
1 |
1 |
1 |
1 |
1 |
1 |
1 |
1 |
| Количество ступеней регулирования производительности |
1 |
1 |
1 |
1 |
1 |
1 |
1 |
1 |
1 |
1 |
1 |
| Уровень звукового давления (4) |
дБ(A) |
42 |
43 |
44 |
44 |
48 |
48 |
54 |
54 |
56 |
58 |
58 |
| Мощность водяного насоса |
кВт |
0,25 |
0,25 |
0,25 |
0,25 |
0,37 |
0,37 |
0,37 |
0,37 |
0,55 |
0,55 |
0,55 |
| Внешнее статическое давление (водяной насос) |
кПа |
48 |
43 |
28 |
28 |
105 |
135 |
128 |
121 |
133 |
116 |
95 |
| Емкость накопительного бака |
л |
35 |
35 |
35 |
35 |
35 |
35 |
60 |
60 |
60 |
60 |
60 |
| |
| (1) Режим охлаждения: температура воды на входе/выходе испарителя12/7 °C, температура конденсации 50°C |
| (4) Уровень звукового давления на расстоянии 1 м. по ISO 3746, direction factor Q=2 |
|
| Модель |
A (мм) |
B (мм) |
C (мм) |
Вес (кг) |
Вес* (кг) |
| 4 |
850(1283)* |
570(1004)* |
570(635)* |
70 |
85 |
| 5 |
850(1283)* |
570(1004)* |
570(635)* |
75 |
87 |
| 7 |
850(1283)* |
570(1004)* |
570(635)* |
82 |
90 |
| 9 |
850(1283)* |
570(1004)* |
570(635)* |
90 |
107 |
| 13 |
850(1283)* |
570(1004)* |
570(635)* |
105 |
120 |
| 15 |
850(1283)* |
570(1004)* |
570(635)* |
113 |
125 |
| 20 |
850(1283)* |
700(1004)* |
570(635)* |
120 |
135 |
| 25 |
850(1283)* |
700(1004)* |
570(635)* |
128 |
142 |
| 30 |
850(1283)* |
700(1004)* |
570(635)* |
134 |
165 |
| 35 |
850(1283)* |
700(1004)* |
570(635)* |
140 |
170 |
| 40 |
850(1283)* |
700(1004)* |
570(635)* |
153 |
180 |
| * Чиллер с гидромодулем |
|
